Große Glasscheiben einsetzen: Ablauf der Montage mit Verglasungskran
Ob eine große Scheibe an ihren Platz kommt, entscheidet nicht ihr Gewicht allein – sondern der Weg dorthin.
Veröffentlicht am
Eine große Scheibe lässt sich sicher einsetzen, wenn drei Dinge zusammenpassen: das Gewicht der Scheibe, das passende Montagegerät und der Weg vom Fahrzeug bis zur Öffnung. Deshalb klären wir vor jedem Termin zuerst den Zugang und erst danach die Technik.
Für diese Arbeiten stehen uns zwei eigene Montagegeräte zur Verfügung: der elektrisch betriebene Verglasungskran KS Robot 600 und der Glasboy 510 mit Raupenfahrwerk.
Zuerst zählt der Zugang

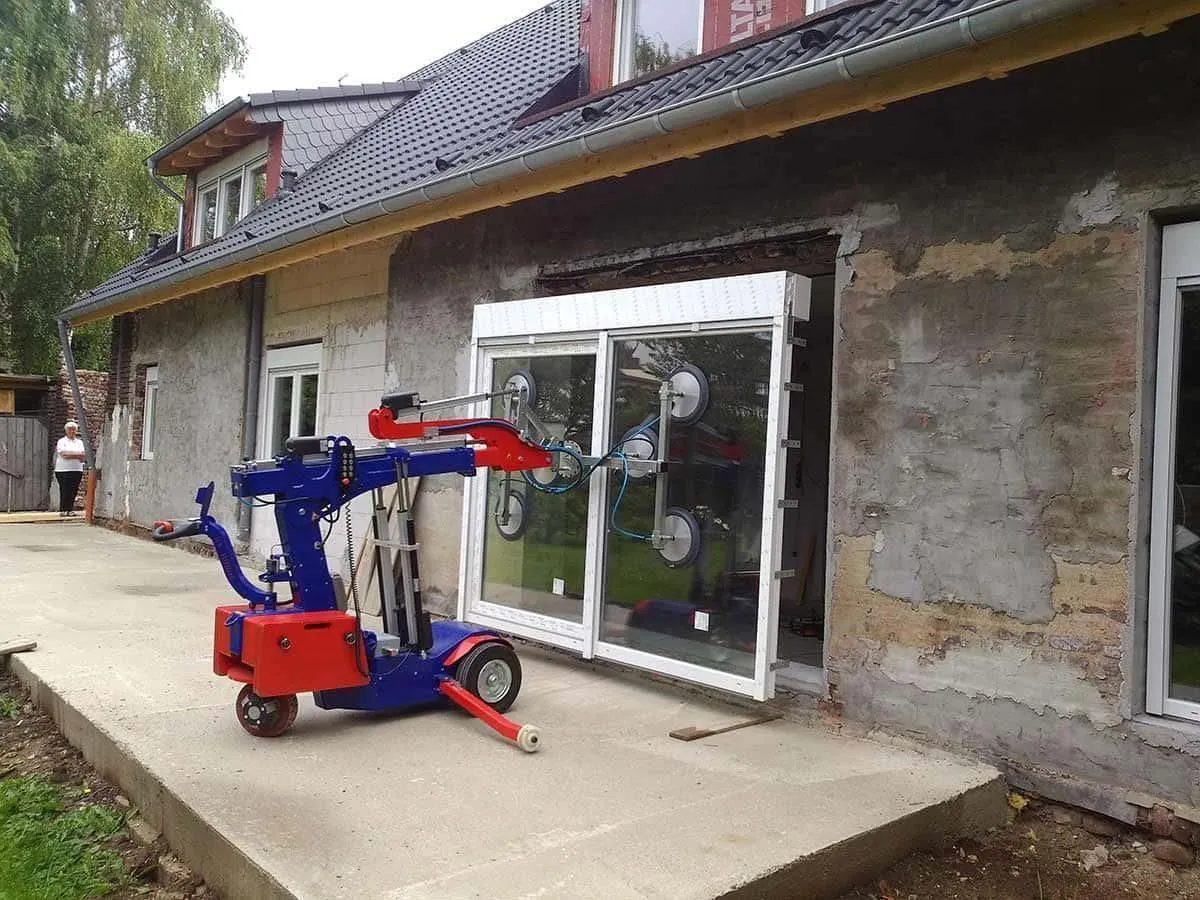

Eine Scheibe, die ein Gerät tragen kann, nützt wenig, wenn das Gerät nicht an sie herankommt. Der KS Robot 600 ist mit einer Gerätebreite von rund 729 Millimetern schmal genug, um durch übliche Türen in Innenräume und Ladenlokale zu fahren – und er fährt mit Akku, also ohne Abgase im Gebäude.
Der Glasboy 510 arbeitet dort, wo Distanz gefragt ist: Über drei hydraulische Schubstücke und eine manuelle Armverlängerung erreicht er bis zu 9,00 Meter Ausladung und kommt so über Vorgärten, Gerüste oder Anbauten hinweg an die Fassade.
Zwei Geräte, zwei Situationen
| Merkmal | KS Robot 600 | Glasboy 510 |
|---|---|---|
| Traglast | max. 600 kg | Saugkopf mit 1.000 kg Hubleistung, Vakuum-Seitentransport max. 600 kg |
| Antrieb | Akku, 2 × 12 V = 24 V, ca. 8 Std. je Schicht | Kubota-Diesel mit 26 PS, zusätzlich Elektroantrieb 380 Volt |
| Breite | ca. 729 mm | 950 mm an den Gummiketten |
| Reichweite | Arbeitshöhe ca. 3.044 mm vertikal, ca. 3.491 mm horizontal | bis 9,00 m Ausladung über drei hydraulische Schubstücke und Armverlängerung |
| Gewicht | ca. 1.080 kg, Kontergewichte ca. 502 kg abnehmbar | 2.600 kg mit Saugkopf |
Die vollständigen technischen Daten beider Geräte samt Traglastdiagrammen stehen auf der Seite Glasmontage mit Glassauger und Glaslifter.
So läuft ein Montagetag ab
-
01
Gerät stellen
Das Montagegerät wird an den Einbauort gefahren und auf den Stützfüßen ausgerichtet. Beim Glasboy 510 sind vier stufenlos schwenkbare Stützfüße auch auf ungleichem Untergrund einstellbar.
-
02
Scheibe ansaugen
Der Saugkopf legt sich flächig auf das Glas. Der KS Robot 600 arbeitet mit einem automatischen 2-Kreis-Saugsystem mit zwei Pumpen und sechs Saugtellern – fällt ein Kreis aus, hält der zweite die Scheibe.
-
03
Heben und ausrichten
Die Scheibe wird angehoben, geneigt und gedreht, bis sie in der Ebene der Öffnung steht. Der Glasboy 510 hat dafür einen Endlos-Drehkranz und hydraulisches Heben und Neigen, bedient über Funksteuerung.
-
04
Einsetzen
Zwei Personen führen die Scheibe in die Fassung, das Gerät trägt dabei die Last. Das ist der Moment, in dem sich zeigt, ob Maß und Aufmaß stimmen.
-
05
Befestigen und prüfen
Verklotzen, Befestigung setzen, Dichtungen einbringen, Funktion von Flügeln und Beschlägen prüfen – erst dann wird der Sauger gelöst.
Was wir vor dem Termin wissen müssen
- Maß, Aufbau und Gewicht der Scheibe – bei Isolier- oder Verbundglas summiert sich das Gewicht schnell.
- Einbauhöhe und Etage sowie die Frage, ob von innen oder von außen gearbeitet wird.
- Zufahrt und Türbreiten: Passt das Gerät bis an die Öffnung, oder muss über Gerüst und Ausladung gearbeitet werden?
- Untergrund und Aufstellfläche – Pflaster, Rasen, Tiefgaragendecke oder Treppenabsatz machen einen Unterschied.
- Hindernisse davor: Vordächer, Balkone, Bepflanzung, parkende Fahrzeuge, Absperrungen im öffentlichen Raum.
Wird es größer, als unsere Geräte tragen, arbeiten wir mit unserem Partner HKV Hebetechnik & Kranverleih zusammen – dann kommt die Scheibe per Kran an ihren Platz.
Große Verglasung geplant?
Senden Sie uns Maß, Glasaufbau und ein Foto der Zuwegung über das Anfrageformular, oder rufen Sie an: 0221 931 882 0. Wir sagen Ihnen, welches Gerät passt und was am Montagetag vorbereitet sein sollte.
